　　产品介绍

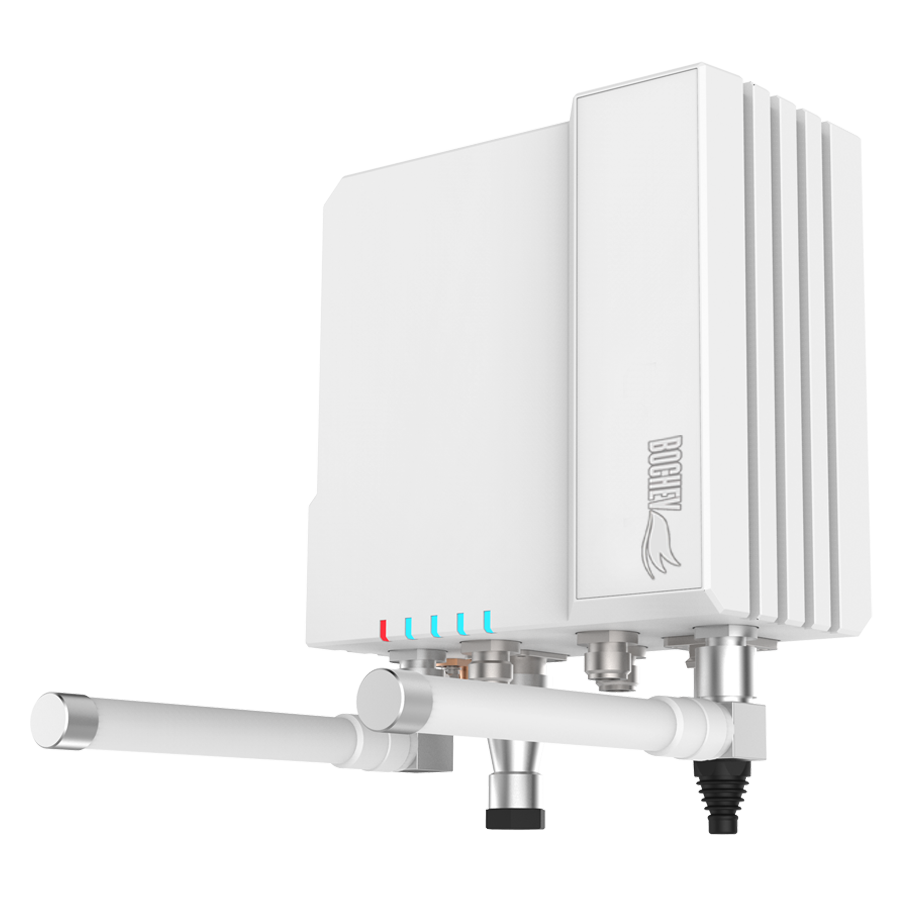

　　窄带物联网室外网关（BCI-NGW01）是一款基于低功耗广域网LoRaWAN协议的城市级网关，可以为标准的LoRaWAN物联网终端设备提供稳定的、低功耗的、安全的本地双向通信服务。采用星型LoRa网络连接本地LoRa终端设备，再通过以太网或4G网络方式连接到云端服务器，从而实现设备联网的各种物联网应用。

　　适用于对通讯要求高，抗干扰能力强，灵敏度高，设备功耗低，接入节点数目多且分散的组网需求，适用于户外城市级网关基站建设。可广泛用于城市级物联网解决方案，涵盖市政、交通、能源、环境、公安等多个领域。

　　产品特点

　　覆盖半径广

　　可实现城市5Km，郊区15Km的广域覆盖。

　　节点容量大

　　单个网关最高可支持10万个节点接入。

　　多网关网络候补

　　一个网关出现异常，节点可通过邻近网关通信，保证可靠性。

　　全双工模式

　　可支持16个上行接收通道，2个下行发送通道。

　　多种供电方式

　　支持DC12V和POE网口供电，掉电告警。

　　多种云端连接

　　支持以太网和4G连接平台，自行动态切换。

　　方便维护

　　支持远程云端问题定位，固件升级，现地WiFi配置调试。

技术参数

LoRa参数
工作频段	433MHz/470MHz/510MHz/868MHz/915MHz/923MHz
通讯协议	LoRaWAN 1.0， Class A/B/C
工作模式	半/全双工
接收灵敏度	-140dBm @SF12/BW 125KHz
最大发射功率	24dBm（250mW）（Typical）
最大通道及带宽	16个上行通道（带宽125KHz），2个下行通道（带宽250KHz）
物理参数
防护等级	IP66
外观尺寸（H.W.D）	178mm*178mm*100mm
整机重量	2.2kg
整机颜色	铂灰色
外观结构材质	ADC12铝材
安装方式	抱杆式、附墙式
工作环境	-40~85℃，0~90%RH
散热方式	自然散热式（无风扇）
外围接口
Ethernet	RJ45 YT按扣式
GPS 天线接口	N型防水接头
RF  天线接口	N型防水接头
WiFi 天线接口	N型防水接头
4G  天线接口	N型防水接头
SIM卡插槽	SIM card push
USB	Micro USB，调试配置接口
COM	COM，调试配置接口
电源接口
供电电源	DC12V 电源适配器；12.0V~14.0V（规格）POE供电，IEEE 802.3af/at（max 30W）
电源管理	掉电告警
接地管理	接地铜鼻子端子
GPS
定位校时	内置GPS模块，支持GPS，北斗
LED指示灯
Power 指示灯	通电时，红灯常亮，表示供电正常
STATUS 指示灯	蓝灯闪烁，系统运行正常
ETH 指示灯	蓝灯闪烁，以太网处正常工作状态
GPS 指示灯	蓝灯闪烁，GPS处在定位状态
4G 信号指示灯	若 RSSI＜-100dBm，LED闪烁周期是4S，2S亮2S灭； -100dBm＜RSSI＜-85dBm，LED闪烁周期是2S；  -85dBm＜RSSI＜-75dBm，LED闪烁周期是1S； -75dBm＜RSSI＜-65dBm，LED闪烁周期是0.2S(快闪)； 65dBm＜RSSI＜-54dBm，LED蓝灯常亮； 若未获取到值或非法值，LED灯处熄灭状态；
安全系统
安全加密	AES128
其他功能
远程管理	可通过后台管理，远程连接，查看设备状态日志流水
	支持远程升级，便捷系统维护
多种调试调配方式	Micro USB 连接
	COM 口连接
	WiFi 连接
